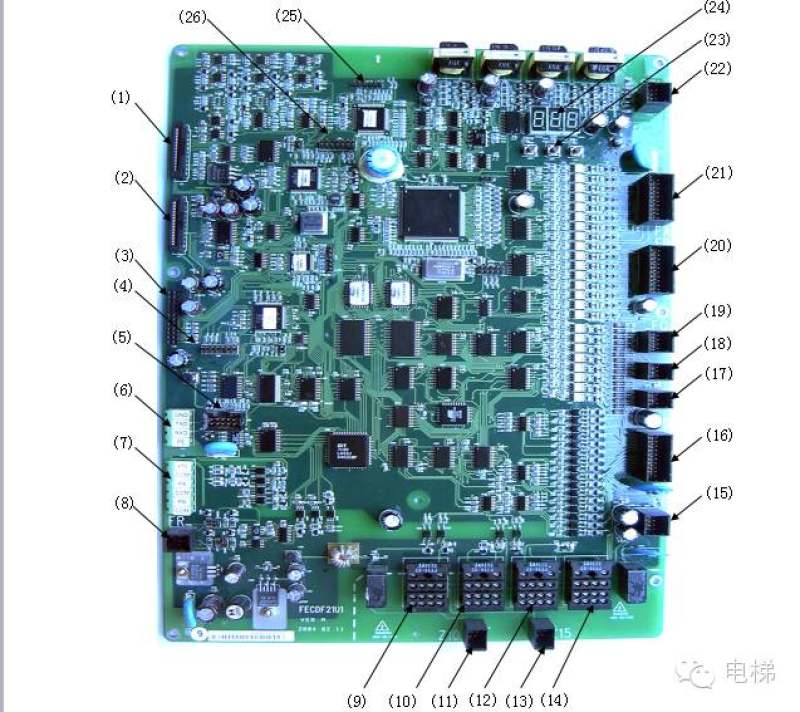

日立HGP主板说明

（1） 功率模块插接口：CN1                  （2）功率模块插接口：CN2

（3） 同步电机编码器扩展接口：CN9        （4）变频控制CPU在线升级接口：CN5

（5） INV键盘插口：CN3                  （6）RS232接口：CN12

（7） 异步电机旋转编码器接口：CN11       （8）并联、群控TCAN/RS485接口：FR

（9） 板载＋48V继电器：15BX（MY4）     （10）板载＋48V继电器：50B（MY4）

（11）运行接触器驱动端子：Z10           （12）板载＋48V继电器：40D （MY4）

（13）抱闸接触器驱动端子：Z15B          （14）板载＋48V继电器：100R（MY4）

（15）＋48V信号输出接口：FE            （16）＋24V信号输出接口：FD

（17）上行强迫减速开关输入接口：SDSU    （18）下行强迫减速开关输入接口：SDSD

（19）＋48V信号输入接口：FC            （20）＋24V信号输入接口： FB

（21）＋24V信号输入接口：FA            （22）串行通讯接口：SCL

（23）小键盘(3键)                      （24）七段LED显示（3位）

（25）串行程序在线升级接口：CN302       （26）变频控制CPU在线升级接口：CN4



2.小键盘介绍

2.1硬件介绍

在MCUB的右上角有三个小按钮和三个7段数

码显示，称之为小键盘。通过对小键盘的不同操

作，可以使三个7段数码显示出电梯的不同信息

以及对电梯进行一些操作。

     小键盘的外观如右图所示：

对应图中左中右三个键分别定义为MODE、

INC/ST、SET键。

2.2 一般操作

MCUB板定义了7个状态号，分别为0、1、2、3、4、5、6，各状态对应的功能见下表（电梯小键盘功能列表）。在任何状态下，按下MODE键，显示的就是当前状态的状态号。要进入某个状态时，先按下MODE键，然后用INC/ST键调状态号，这时LED3按照0、1、2、3、4、5、6、0、1、2…依次循环变化显示。调到需要进入的状态号后，按下SET键即可进入该状态。同时按下三个按钮或者任意两个按钮，操作无效，操作人员在完成一次小键盘操作后，一定要调回到MODE 0 SET状态才能离开。

电梯小键盘功能列表

状态号	功能
MODE 0 SET	缺省模式，显示楼层，设为此模式可以清除其他模式的设定
MODE 1 SET	电梯状态显示模式,在此状态下可以按INC键进入I/O口查看模式，该状态下可显示19组电梯状态
MODE 2 SET	层高测定模式
MODE 3 SET	机房检修模式
MODE 4 SET	清除当前显示故障记录, 此模式在1.5秒后会自动清除
MODE 5 SET	禁止超载检测模式
MODE 6 SET	查看主微机故障列表，同时可在此操作清除内部所有故障记录表

2.3 各状态解释

1）MODE 0 SET

   电梯正常运行时（无故障），3个LED显示运行方向和层楼位置，其中LED0显示的是电梯的运行方向（表示方式与FMT板一致），LED1和LED2显示电梯层楼位置。当系统只有变频器类故障时，变频器类故障码（E101～E140）与层楼位置交替显示；当系统只有控制系统类故障时，控制系统类故障码（E010～E094）与层楼位置交替显示；当系统既有变频器类故障又有控制系统类故障时，变频器类故障码（E101～E140）、控制系统类故障码（E010～E094）与层楼位置交替显示。当同一类故障（变频器类、控制系统类）有几个故障同时存在时，只显示故障码排在前面的一个故障，当最前面的故障消除后，再显示排在下面的故障。

2）MODE 1 SET

该状态下可显示电梯的19个基本状态，并且可以查看18组I/O信号子状态。进入该状态后（MODE 1 SET），三个LED显示的是电梯的基本状态，其具体意义请参看下表（电梯运行基本状态显示定义表）。在基本状态下按INC/ST键，则进入查看18组I/O信号子状态。此时LED0显示的是子状态的组号，共有18组，可按INC/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G、H、基本状态、0、1、2、3…依次循环变化显示。其中B～E组还分别有6个子组，序号是0～5，当进入B～E组的显示后，LED0就会交替显示组号和子组号，如B_0组，则LED0交替显示B和0，在有子组号显示的情况下每按一次SET键，子组号就会加1，到子组号5以后回循环回0。而LED1和LED2则按位显示当前组数据的I/O值。18组I/O信号子状态的具体意义请参照《MCUB板使用说明》。

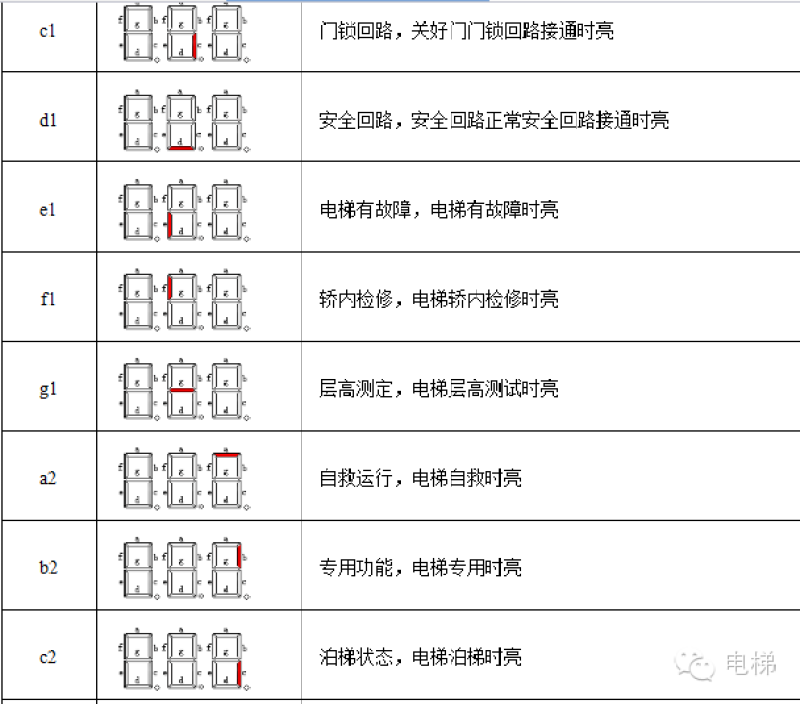

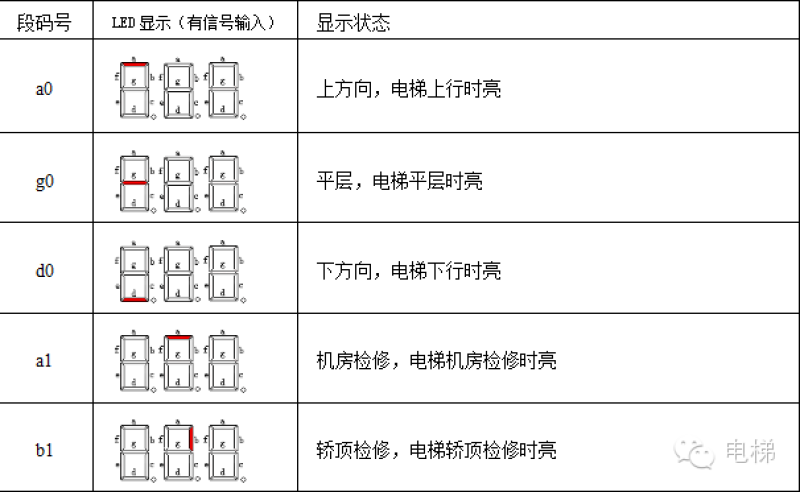

电梯运行基本状态显示定义表

3） MODE 2 SET

层高测定功能。进入该状态后，并且电梯在最低层平层位置时，按住INC/ST键直到电梯关门起动，层高测定开始，其显示同MODE 0 SET状态。需要退出该状态时，请进入状态MODE 0 SET。

注意：电梯在进行层高测定时，不要改变电梯的运行状态，否则会破坏电梯的层高自测定运行状态，使层高测定终止。



4） MODE 3 SET

    机房检修。进入该状态后，按住INC/ST键则检修上行，按住SET键则检修下行。这时LED的显示与MODE 0 SET状态相同。



5） MODE 4 SET

    清除主微机当前显示故障记录，但故障列表不变动。该状态下显示的内容与MODE 0 SET 状态时显示的一样。此模式在1.5秒后会自动消除。



6） MODE 5 SET

取消110％开关保护测试，该功能仅在快车状态下有效。该状态下显示的内容与MODE 0 SET 状态时显示的一样。电梯完成一次测试后自动取消该功能，如果要再进行一次取消110％开关测试，需要重新操作MODE 5 SET。可通过MODE 0 SET操作取消该功能。本功能操作有一定的危险性，使用时注意安全。



7） MODE 6 SET

电梯故障码列表。该状态下可显示16组电梯故障状态，按INC/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、0、1、2、3…依次循环变化显示。进入该状态后，组号与故障内容交替闪烁显示，其中组号只使用LED0显示，故障内容则使用LED0～LED2三位显示。当在F组子状态时按住SET键并保持2秒，可以消除当前所有故障记录。各组号的具体意义请参考下表（故障列表内容）。



故障列表内容

组号	显示内容
0	最近故障

1	最初故障
2	故障记录数
3	前1次故障
4	前2次故障
5	前3次故障
6	前4次故障
7	前5次故障
8	前6次故障
9	前7次故障
A	前8次故障
B	前9次故障
C	前10次故障
D	前11次故障
E	前12次故障
F	前13次故障



八、故障说明

1.电梯故障的内部处理方式

备注：1. 当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

2. 当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸动

作开关立即释放，如果电梯发生故障是A1、A2级时，电梯轿内、厅外数字显示立即熄灭。如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。

3. 当电梯发生C类的通讯故障时，电梯运行至最近层站，然后停止电梯所有快、慢车运行

功能。但发生E75轿内串行通讯故障时，可以运行轿顶检修。

4. 在电梯的这6种级别的故障中，其中A1、A2、B1级故障是具有自动保持性质的。也就是

说当使电梯发生A1、A2、B1级故障的原因被排除或消除后，会继续保持A1、A2、B1级的处理状态，不会自动解除故障状态重新投入正常运行。而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。

2. 电梯故障代码表

故障等级	代码	故障说明	故障等级	代码	故障说明	故障等级	代码	故障说明
A1	10	主微机故障	B1	50	高速运行超速	E	90	群控/并联通讯异常
	11	副微机故障		51	起动速度异常		91	电源瞬时停电检出
	12	运行接触器短接故障		52			92	停电自救运行
	13			53			93	电梯自救运行
	14	安全继电器短接故障		54	微动平层逆转超距离		94	称重传感器故障
	15	安全回路断开故障		55	强迫减速开关故障
	16	软件WDT动作		56	微动平层超速故障
	17	连续3次开门锁死		57	微动平层运行超距离
	18			58	速度低故障
	19			59
	20	抱闸制动器短接故障	B2	60	层高测定出错
	21	抱闸制动器断开故障		61	运行中DC48V断电
	22	运行速度偏差故障		62	电梯层楼位置出错
	23	40D继电器故障		63
	24			64	端站减速曲线异常
	25	40G继电器故障		65
	26	程序和数故障	C	66
	27	重复故障		67
	28			68
	29			69
A2	30	旋转编码器断线故障		70	变频器预报警
	31			71	变频门机故障
	32	空转保护		72
	33			73	门区运行故障
	34	厅门锁短接故障		74
	35	轿门锁短接故障		75	SCLB板通讯故障
	36			76
	37	反转故障		77	自救运行过多
	38	运行接触器断开故障	D	78	SLCC板通讯故障
	39			79
	40		E	80	运行中厅门锁断开检出
	41	低速运行超速		81	检修状态异常
	42	50B继电器断开故障		82	微动平层超时故障
	43			83
	44			84
	45			85	微动平层感应器故障
	46			86	电梯开门超时故障
	47			87	电梯关门超时故障
	48			88	运行中轿门锁断开检出
	49			89	变频微机设置为键盘控制模式
